单色无纸记录仪安装与接线
发布时间:2020-12-23 08:39来源:字体:

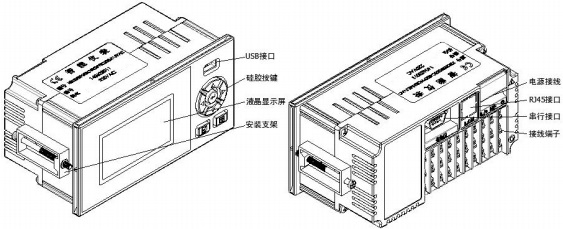

一、单色无纸记录仪结构

二、单色无纸记录仪尺寸

三、单色无纸记录仪安装

安装方法:
1、将仪表从安装面板(请使用钢板)前方推入安装孔中。其中安装面板厚度为(1.5~6.5)mm。
2、用仪表所带的安装支架(仪表左右两侧各安装一个支架,仪表盘安装支架所用螺丝是M4标准螺丝)。
3、仪表表体安装完毕后,即可进行信号线和电源线的连接。
四、单色无纸记录仪接线
1、接线方法
(1)为防止触电,请在接线前确认供给电源已切断。
(2)为防止火灾,请使用双重绝缘线(电源线建议使用截面积≥1mm²,绝缘600V 的导线;继电器输出接线需耐电压性强,截面积≥0.5 mm²的导线)。
(3)在电源回路中请设置空气开关,将本表与总电源隔开。
(4)牢固地拧紧端子螺丝。拧紧力矩:0.5N.m(5kgf.cm)。
(5)在接好电源线后应接上电源检查仪表是否正常,在此之前请勿连接信号线,待确认仪表能够正常工作之后,断开电源再进行信号线的连接。
(6)测量回路与电源回路需分开铺设,测量对象最好不是干扰源,一旦无法避免,请将测量对象和测量回路绝缘,并将测量对象接地。
(7)对于静电产生的干扰,使用屏蔽线较好。
(8)对于电磁感应产生的干扰,将测量回路接线等距离密集绞接较好。
(9)如果将输入接线与其他仪表并联,会相互影响测量值。不得已需要并联时需注意在运行中请不要开关其中一个仪表的电源,这样会对其他仪表产生不良影响。热电阻原理上不能并联,电流信号原理上不能并联。
(10)热电偶输入时请不要使用散热效果好的粗线(建议使用截面积<0.5mm²的线),注意尽量不要使外部气温变化(特别是附近排气扇的开关会产生较大温度变化)。铂电阻输入时每根引线电阻应小于 10Ω(引线阻值相同)。
2、端子说明

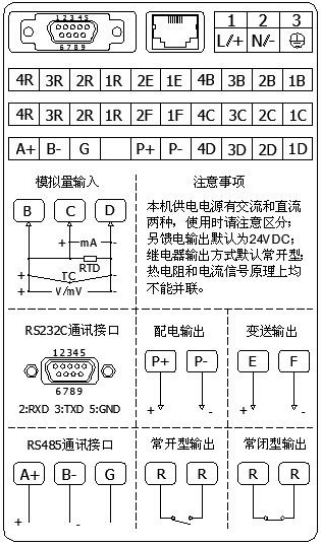

3、接线图
