螺纹连接型涡轮流量计
发布时间：2020-06-27 15:24来源：字体: 大 中 小
一、螺纹连接型涡轮流量计应用场合
螺纹连接型涡轮流量计是一种精密流量测量仪表，测量无杂质、无腐蚀液体的流量和总量。螺纹连接型涡轮流量计被广泛用于石油、化工、冶金、科研等领域。
二、螺纹连接型涡轮流量计工作原理
当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。
三、螺纹连接型涡轮流量计技术参数
1、流量特性
2、机械特性
（1）通用特性

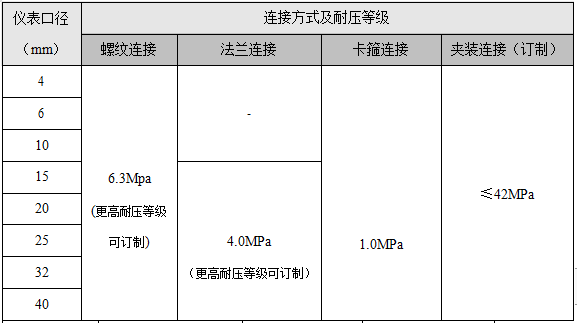

（2）耐压等级
（3）材质说明
（4）电气特性
四、安装注意事项

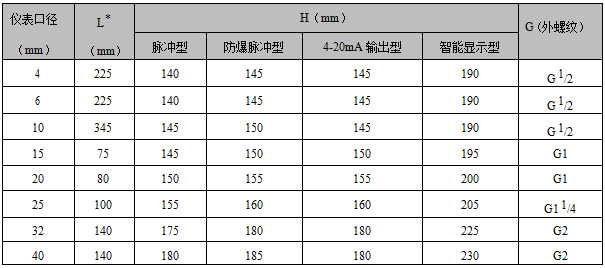

1、安装尺寸
2、安装位置
管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。
避免气泡。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。
3、安装场所和要求
（1）传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。
（2）水平安装传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀（见图 4-7），测量时要确保旁通管无泄漏。
（3）在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认 管道内清扫干净后，再正式接入传感器。
（4）若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被 测液体含有液体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要 通向安全的场所。
（5）传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。
4、所需上下游直管段长度
涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流， 因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器，要求入口段和出口段直管段长度。
