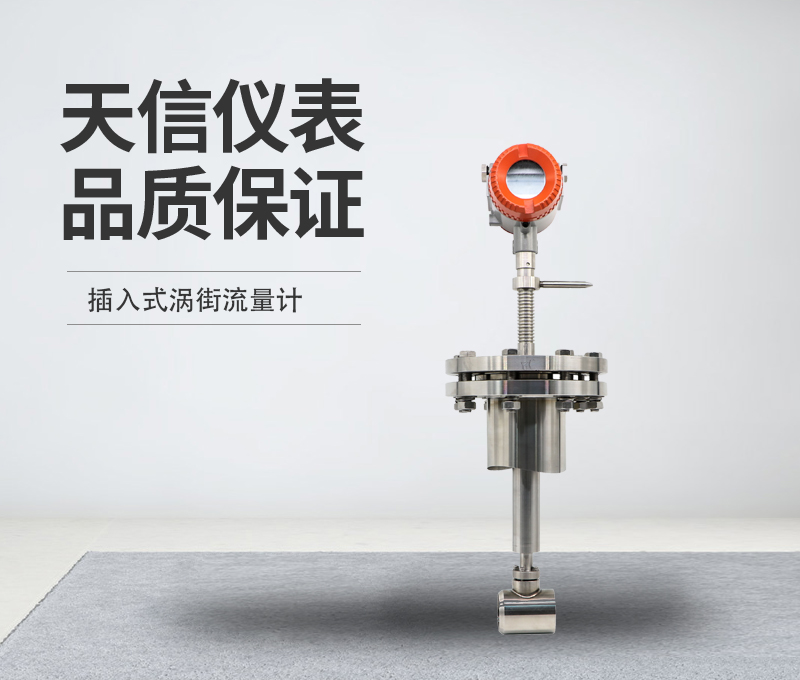

插入式涡街流量计
发布时间:2020-06-23 18:30来源:字体:
一、插入式涡街流量计概述
插入式涡街流量计是流量测量和自动控制的重要仪表,可适用于气体、液体、蒸汽的流量测量,广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
二、插入式涡街流量计工作原理
涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经 旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门旋 涡。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正 比,并给出了频率与流速的关系式:
f = St x V/d
式中:f:涡街发生频率(Hz)
           V:旋涡发生体两侧的平均流速(m/s)
          St:斯特罗哈尔系数(一定雷诺数范围内为常数)
           d:旋涡发生体避流面宽度(m)

这些交替变化的旋涡就形成了一系列交替变化的流体升力,该升力作用在基于压 电效应的检测探头上,便产生一系列交变电荷信号,经过前置放大器转换、整形、 放大处理后,输出与旋涡脱落频率相同且与流速成正比的脉冲信号。
三、插入式涡街流量计技术参数
1、测量介质:液体、一般气体、蒸汽
2、公称通径:DN150~DN2000
3、介质温度:-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)
4、公称压力:1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
5、精    度:±1%R,±1.5%R(满管式)
             ±1.5%R,±2.5%R(插入式)
6、供电电源:+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)、3.6V锂电池、双供电
7、本体材质:304(其它材料协议供货)
8、防护等级:IP65(其它防护等级协议供货)
9、环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
四、插入式涡街流量仪表外形尺寸图


五、插入式涡街流量仪表安装

1、在管道上用气焊开一个略小于φ100mm的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2、在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3、将球阀及传感器安装在焊接好的法兰上。
4、调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5、均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6、检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复上一步骤 返回
