旋进旋涡气体流量计
发布时间:2021-09-03 10:35来源:字体: 大 中 小
一、旋进旋涡气体流量计产品概述
旋进旋涡气体流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单、安装使用方便等优点。旋进旋涡气体流量计广泛应用于石油、化工、电力、冶金煤碳等行业各种气体计量。
二、旋进旋涡气体流量计
产品特点
1、无机械转动部件,不易腐蚀,可靠性高,长时间工作无须维护。
2、只需较短的直管段甚至可不用。
3、采用先进微处理器技术,使仪表集成度和可靠性更高,运算更精确。
4、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
5、通过内设四只按键可进行有关参数预置,操作简单。
6、信号输出可为脉冲信号、4mA~20mA电流信号和RS485数据通信,方便客户选择。
7、具有密码保护,防止改动参数。
8、流量计表头可0~180°任意旋转,安装使用简单方便。
三、旋进旋涡气体流量计结构与工作原理
1、流量计结构
2、工作原理
当沿着轴向的流体进入流量计入口时,旋叶强迫流体进行旋转运动,于是在旋涡发生体中心产生旋涡流,旋涡流在文丘利管中旋进,到达收缩段突然节流使旋涡流加速。当旋涡流突然进入扩散段后,因回流的作用强迫进行旋进式二次旋转。如果仪表内部具有最为优化的几何结构,那么在宽量程范围内,旋涡的频率就与流量成正比,并为线性。该频率是由压电传感器检测到的微弱电信号经前置放大器放大、滤波、整形后变成与流量成正比的脉冲信号,最后送往流量积算仪进行运算与处理。

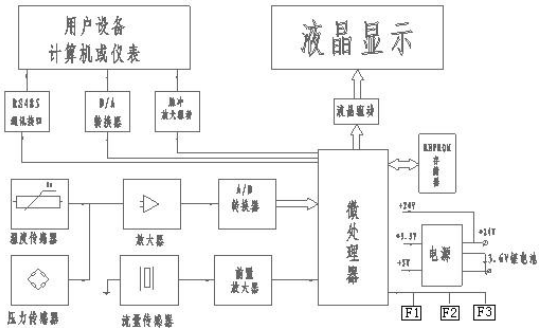

3、流量积算仪工作原理
四、旋进旋涡气体流量计主要参数
1、流量计规格、基本参数和性能
2、标准状态条件:P=101.325KPa,T=293.15K
3、使用条件:
环境温度:-30℃~+65℃;
相对湿度:5%~95%;
介质温度:-20℃~+80℃;
大气压力:86KPa~106KPa;
4、电气性能指标
工作电源:
A.外电源:+24VDC±15%,纹波<5%,适用于 4~20mA输出、脉冲输出、报警输出、RS485等;
B.内电源:1 组 3.6V 锂电池,当电压低于3.0V 时,出现欠压指示。
整机功耗:
A.外电源:<2W;
B.内电源:平均功耗1mW,可连续使用两年以上;
5、输出方式:
A.工况脉冲信号∶低电平∶ ≤1V,高电平≥20V。
B.4mA~20mA电流信号∶对应流量0~Qmax,20mA对应流量可由用户自己设定。
C.RS485数据通信∶可从现场仪表上传输累积总量和瞬时流量等参数。
6、显示方式∶
大屏幕LCD,显示总量、瞬时流量、温度、压力等。
五、旋进旋涡气体流量计外形及安装尺寸
1、外形尺寸
2、安装尺寸
六、旋进旋涡气体流量计安装
1、严禁流量计在线焊接管道法兰。
2、安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。
3、
为了便于维修,不影响流体正常输送,建议设置旁通管道。
4、流量计前直管段≥3DN,后直管段≥1DN。
5、气体内含有较大颗粒或较长纤维杂质时,必须安装过滤器。
6、流量计可以垂直安装,或任意角度倾斜安装。
7、流量计水平安装时,建议在流量计后直管段后安装钢制伸缩器(补偿器),伸缩器必须符合管道设计的公称通径和公
称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)。
8、取压部份的安装用M12×1卡套,φ8的紫铜管接到压力变送器的入口。若不需取压,流量计出厂时已封上封口螺塞。
9、流量计安装在室外使用时,建议加配防护罩。以免雨水浸入和列日曝晒而影响流量计使用寿命。
10、流量计周围不能有强的外磁场干扰及强烈的机械振动。
11、流量计需可靠接地,但不得与强电系统地线共用。
