一、外夹式超声波流量计概述

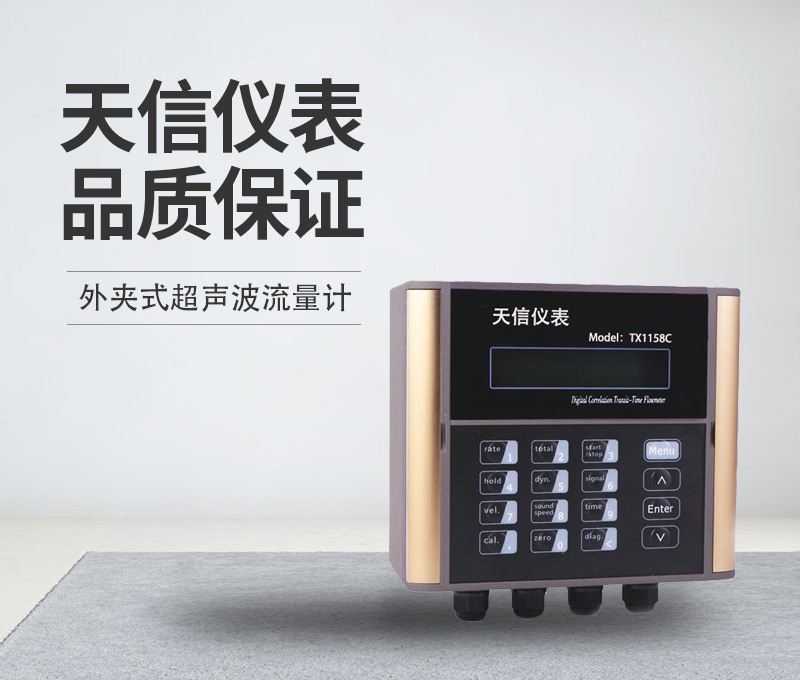

TX1158C是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。产品还可以配备永久安装夹具，无需日常维护，长期提供可信、无飘移的测量。它采用了数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，它使用的声聚焦技术，使产品在连续测量时的信号接收与品质上得到显著增强。
TX1158C超声波流量计采用外夹式安装，在变送器菜单中输入现场管径大小、管壁厚、管材、测量介质、探头安装方式，即可测算出探头安装距离进行安装。完成产品电气连接后即可进行测量工作。即使是第一次使用，也可轻松实现测量。
二、外夹式超声波流量计组成
三、外夹式超声波流量计特点
1、超大规模集成电路设计。硬件数目少，低电压工作，多脉冲发射，低功耗，高可靠性，抗干扰，适用性好。优化的智能信号自适应处理，用户无需任何电路调整，就像使用万用表一样方便简单。
2. 全窗口化的软件设计。通过窗口可方便地设置管径、管材质、壁厚、输出信号等参数或类型。可使用公制或英制单位。
3. 日、月、年流量累积功能。可记录前 64 个运行日、前 64 个运行月、前 5 个运行年的累积流量；上、断电管理功能，可记录前 64 次上电、断电时间及上、断电时刻的瞬时流量，并具有自动或 手动补加断电时间段内的流量功能。
4. 带倍乘因子的机内七位数长的正向、负向及净流量累积器并行工作。
四、外夹式超声波流量计技术指标
五、外夹式超声波流量计安装
超声波流量表在所有流量表的安装中是最简单便捷的。只要选择一个合适的测量点、把测量点处的管道参数输入到流量表中，把传感器安装在管道上即可进行测量。
1、选择充满流体的管段，如管路的垂直部分（流体最好向上流动）或充满流体的水平管段。
2、测量点要选择距上游10倍直径（10D）、下游 5 倍直径（5D）以内的均匀直管段，该范围内没有任何阀门、弯头、变径等干扰流场的装置。
3、在水平管段上，传感器应安装在管的9点、3点钟位置，应避开6点、12点的位置，以免管道底部沉淀物或管道上部的气泡、气穴引起信号的衰减。
4、要保证测量点处的温度在可工作范围以内。
5、充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量，不能完全满足时，需把结垢考虑为衬里以求得到较好的测量精度。
6、选择管材均匀致密， 易于超声波传输的管段。
