气体涡轮流量计

发布时间：2019-04-10 12:10来源：字体: 大中小

气体涡轮流量计是综合了气体力学、流体力学、电磁学等理论，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，气体涡轮流量计具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，气体涡轮流量计广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
二、气体涡轮流量计特点
1、优质合金涡轮，具有更高的稳流和耐腐蚀作用；
2、进口优质专用轴承，使用寿命长；
3、计量室与通气室隔绝，保证了仪表的安全性；
4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；
5、流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6、智能化仪表系数多点非线性修正；
7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
8、仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65；
9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
10、仪表系数、累计流量值掉电十年不丢；
三、气体涡轮流量计主要技术参数
1、基本参数

执行标准	封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径（mm)及连接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 25、40、50可采用螺纹连接
精度等级	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
仪表材质	表体：304不锈钢或铸铝叶轮：防腐ABS或优质铝合金转换器：铸铝
使用条件	介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。当电压低于2.0时出现欠压指示
整机耗能	外电源：< 1W 内电源:平均功耗≤ 1W,可连续使用三年以上。
信号输出功能	脉冲信号、4-20mA电流信号、控制信号
通讯输出功能	RS485通讯
实时记录功能⑤	起停记录、日记录、定时间间隔记录
信号接线口	内螺纹M20×1.5或其他
防爆等级	ExdⅡBT6或ExiaⅡCT4
防护等级	IP65

2、测量范围及工作压力

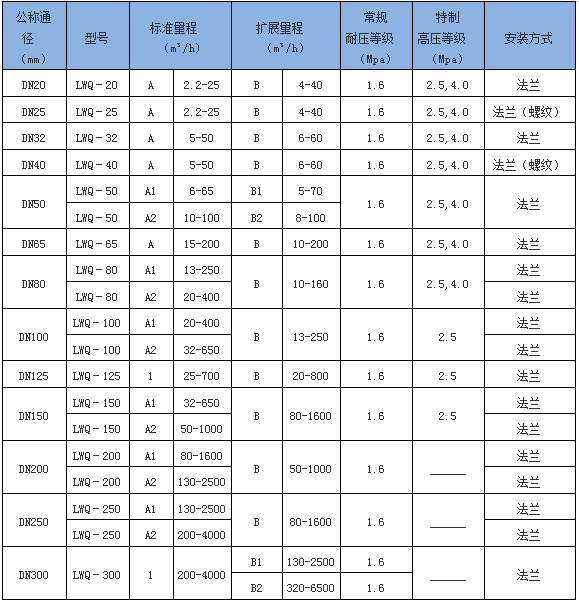

气体涡轮流量计(图2)

3、选型型谱

型号					说明
TX-LWQ-	□	-□	/□	/□	说明
类型	D				智能温度压力补偿型气体涡轮流量计
仪表口径		25A/B/C			25mm
		40A/B			40 mm
		50A/B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，优质铝合金。（最高耐压：1.0MPa）
传感器材质			S		不锈钢材质。（高压防腐型）
特殊结构				A	氧气专用结构（脱油脱脂处理）
特殊结构				B	压缩空气专用结构（高流速设计）

四、气体涡轮流量计产品分类

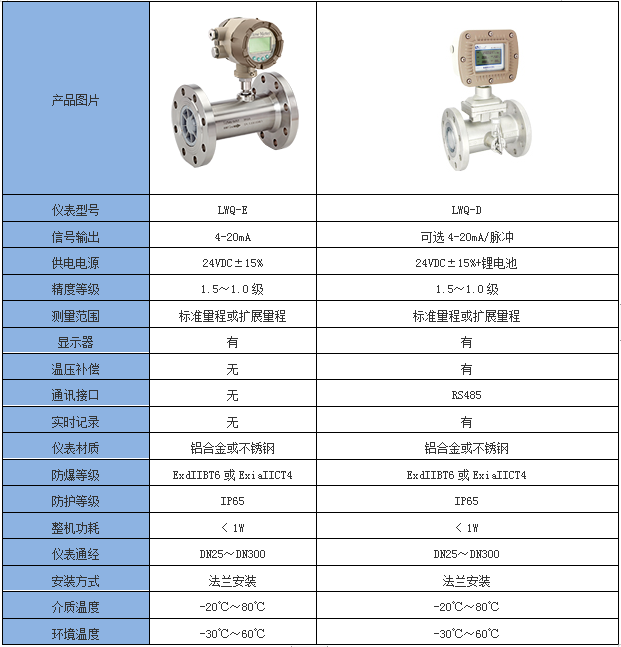

气体涡轮流量计(图3)

标签：气体涡轮流量计,涡轮流量计
